一、空氣能熱泵工作原理

在自然界中，水總由高處流向低處，熱量也總是從高溫傳向低溫。但人們可以用水泵把水從低處提升到高處，從而實現水的由低處向高處流動，熱泵同樣可以把熱量從低溫傳遞到高溫，所以熱泵實質上是一種熱量提升裝置，熱泵的作用是從周?chē)h(huán)境中吸取熱量，并把它傳遞給被加熱的對象。能使熱量從低溫轉化為高溫的機械裝置，我們稱之為“熱泵”。

空氣源熱泵=冬季制熱+夏季制冷（滿足冬夏兩種工況要求）其他采暖設備只能冬季制熱，夏季制冷時還需要加裝空調設備。

空氣源熱泵使用1份電能，同時從室外空氣中獲取2份以上免費的空氣能，能生產3份以上的熱能，高效環保。

空氣源熱泵的四大部件包括蒸發器、壓縮機、冷凝器和膨脹閥。通過讓“冷媒”（常見的有R22、R410A等）不斷完成蒸發（吸取環境中的熱量）→壓縮→冷凝（放出熱量）→節流→再蒸發的熱力循環過程，從而將環境里的熱量轉移到媒介中（水）。

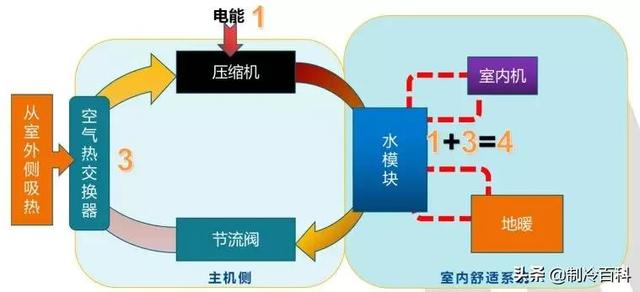

空氣源熱泵在工作時，首先是輸入1份電能，驅動壓縮機做功（這部分電能*終還要轉化為熱能），然后從外界環境溫度中再吸收大量的熱能，通過冷媒循環系統在冷凝器中進行放熱。正是由于“能量守恒定律”的存在，輸入壓縮機的這1份電能總是能轉化成為1份熱能，而從外界環境中吸取的大量熱能就成了額外的收獲啦。也就是說，真正把水加熱的主要力量，不是輸入的那1份電能，而是空氣中免費的“熱量”。

二、空氣能熱泵噴氣增焓技術

*初的空氣能熱泵問題不少，比如運行噪音太吵，機組體積過大，還有低溫下制熱效率不高等，低溫下制熱效率不高，那是實實在在的影響產品的性能，很多廠家也都開始攻堅這一難題，如“噴氣增焓”方案。

嚴格來說，所謂的“噴氣增焓”技術是建立在一個完整的系統上的，系統由噴氣增焓壓縮機、熱水換熱器、蒸發器等特殊部件組成。但是在其中起著核心作用的是壓縮機，那么什么是噴氣增焓壓縮機呢？

下圖就是采用了“噴氣增焓”技術的專用壓縮機。這種壓縮機增加了一個額外的蒸汽噴射口，壓縮機從吸氣口接收蒸發器傳過來的能量，從蒸汽噴射口接收管道另一頭補充過來的蒸汽，蒸汽用于冷卻管路中不斷循環的冷媒（制冷劑）。這么做的本質意義，是利用蒸汽的進入，把原先一段式的壓縮過程分為一個準二級的壓縮過程。

為了說明更清楚，我們可以一步步的分析這個過程：

**步：壓縮機接收蒸發器從空氣中吸收來的熱量A并壓縮；

第二步：打開噴氣增焓補氣回路，蒸汽通入壓縮機；

第三步：正在被壓縮機壓縮的那部分能量A與進來的蒸汽混和，這個過程會一直持續到壓縮機的工作腔與補氣口分離，這時候蒸汽與能量A充分混合，成為一股新的能量B；

第四步：壓縮機工作腔與補氣口分離后，能量B被進行“二級”壓縮，*后能量B進入冷凝器，與水進行熱交換。

那么補氣里的“氣”從何而來？

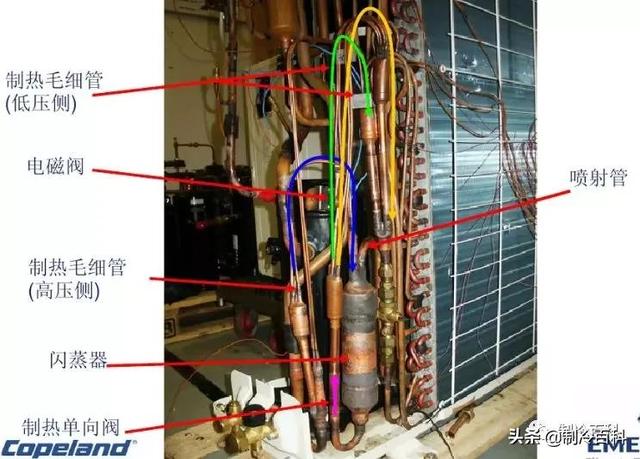

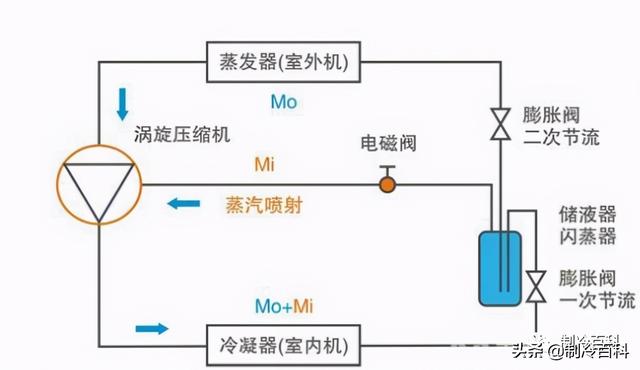

這些氣由空氣能熱泵內的閃蒸器產生。閃蒸器與壓縮機有相連的管路，蒸汽就是沿著管路，從閃蒸器通至壓縮機。而是否補氣，什么時候補氣，由電磁閥的開斷來控制。由于閃蒸器其實就位于冷凝器至蒸發器的回路中間。

當閃蒸器給壓縮機補氣時，其實也是增加了液態冷媒在節流前的過冷度，讓液態冷媒在蒸發器可以更好的吸收空氣中的能量。相當于間接提高了蒸發器給壓縮機提供的能量A。除此之外，由于壓縮機得到了補氣，去往冷凝器的排氣量也有所增加，使得在冷凝器中與水發生熱交換的冷媒數量增加。正是這兩個因素，使得“噴氣增焓”方案提升了機組在低溫環境下的制熱能力。
